立式多級泵內部結構圖精選

　　立式多級泵也被叫做CDLF立式多級離心泵，這是一種吸收了國外先進技術而設計出來的非自吸立式多級泵，其采用了標準立式電機和快裝式機械密封，更換非常方便。其泵的過流部分均是采用了不銹鋼(304\316)材料制成，可適用于輕度腐蝕性介質。而若是用戶能夠對該泵的內部結構有所了解的話，那么對于日后的使用是非常有幫助的。下面就請大家跟著上海沈泉多級泵廠家一起來看看下面的內容吧。

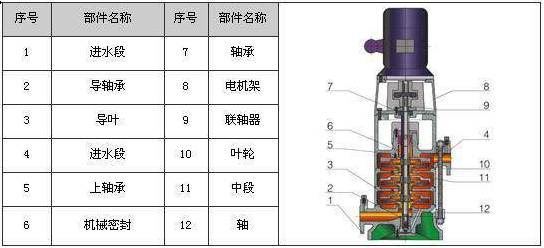

　　立式多級泵內部結構圖：

　　從上圖中，我們可以看出立式多級泵的主要結構為：1、進水段 2、導軸承 3、導葉 4、進水段 5、上軸承 6、機械密封 7、軸承 8、電機架 9、聯軸器 10、中輪 11、中段 12、軸

　　立式多級泵的特點：

　　1、采用優良的水力模型和先進的制造工藝，大大提高管道泵的性能及使用壽命。

　　2、由于軸封采用材料為硬質合金及氟橡膠的機械密封，可提高管道泵運行的可靠性及輸送介質的溫度。

　　3、管道泵的過流部分采用不銹鋼板沖壓焊接而成，使得管道泵可適用于輕度腐蝕性介質。

　　4、整體結構緊湊、體積小、重量輕、噪聲低、節能效果顯著，檢修方便。

　　5、管道泵的進水口與出水口位于管道泵泵座同一水平線上，可直接用于管路當中。

　　6、采用標準電機，用戶可方便地根據需要配備電機。

　　7、可根據用戶需要配備智能保護器，對泵干轉、缺相、過載等進行有效保護。

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠對大家有所幫助。
