自吸式離心油泵的工作原理及結構圖精選

　　自吸式離心油泵的工作原理及結構圖

　　自吸式離心油泵泵是根據G內外有關技術資料經消化、吸收、改進后研制而成的新產品，自吸式離心油泵適用于石油行業、陸地油庫、油罐車的理想產品，并適合于作船用貨油泵、艙底泵和壓載泵及機器冷卻水循環等，分別輸送汽油、煤油、柴油、航煤等石油產品和海水、清水，介質溫度-20℃-80℃，如改用耐腐蝕機械密封和不銹鋼材質還可適用于化工、制藥、釀造、電鍍、印染、造紙、電力礦山等，是一種高效節能油泵。

　　關于CYZ-A自吸式離心油泵的工作原理和結構圖，相信大家也想知道。所以今天上海沈泉自吸泵廠家就為大家簡單的來講解一下。

　　自吸式離心油泵的工作原理：

　　自吸式離心油泵所以能把水送出去是由于離心力的作用。水泵在工作前，泵體和進水管必須灌滿水形成真空狀態，當葉輪快速轉動時，葉片促使水很快旋轉，旋轉著的水在離心力的作用下從葉輪中飛去，泵內的水被拋出后，葉輪的中心部分形成真空區域。水原的水在大氣壓力(或水壓)的作用下通過管網壓到了進水管內。這樣循環不已，就可以實現連續抽水。在此值得一提的是：自吸式離心油泵啟動前一定要向泵殼內充滿水以后，方可啟動，否則將造成泵體發熱，震動，出水量減少，對水泵造成損壞 (簡稱“氣蝕”)造成設備事故。

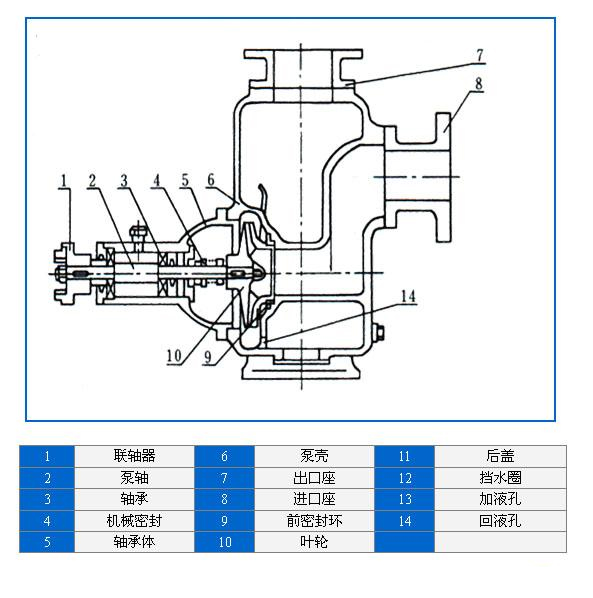

　　自吸式離心泵結構圖：

　　1、聯軸器2、泵軸3、軸承4、機械密封5、軸承體6、泵殼7、出口座8、進口座9、前密封環10、葉輪11、后蓋12、擋水圈13、加液孔14、回液孔

　　好了，以上就是關于自吸式離心油泵的工作原理及結構圖的知識內容，希望能夠對大家有所幫助。若是大家還想了解更多相關泵類知識，可持續關注本站。沈泉將會為大家時時更新更多相關知識內容。
